NEMA 8 标准混合式步进电机

步进电机、小尺寸、大力矩、平滑型、步进角度:1.8°、NEMA8、20x20mm
● 在上一代产品的基础上静力矩有了较大提升,静力矩提升范围45%~60%
● 新增加39.5mm机身长度,可选范围更大,品种更加丰富
● 精巧的机身设计,结构更加紧凑,为客户实现设备的小型化、轻量化设计提供帮助
● 多种引线插座朝向:前插、侧插、后插,尤其后插式连接可以实现电机机身小型化,很大程度的节省安装空间,多种可定制化选择:绕组,多种出轴类型,多种出线方式、连接器、编码器及齿轮箱
品牌: MOONS'
价格: CNY  297.0  -  357.0  EA

* 订单金额满100元免运费

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多

MOONS' 针对小型精密设备中的“小口径混合型步进电机”,新推出优化创新设计的高性能型MS08HY系列。 MOONS 多年来持续不断的加大产品研发上的投入,深入研究混合型步进电机关键技术,依托常年积累的丰富电磁场分析数据、健全的电机仿真模型和海量的产品验证数据,对NEMA8系列电机的磁路结构、安装结构进行了创新升级,使MS08HY系列整体结构更加紧凑、磁路更加合理、电机效率更高,性能更优。同时,电机安装方式更加丰富多样,客户可根据需求灵活选择。

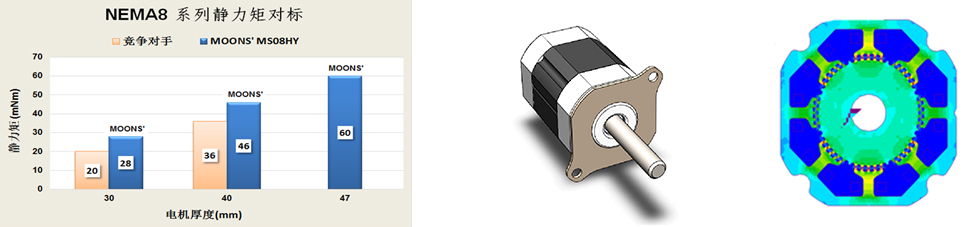

高转矩

优化的磁路设计,使电机达到很高磁效率,实现更高的转矩输出。

结构紧凑 - 小体积、更轻盈

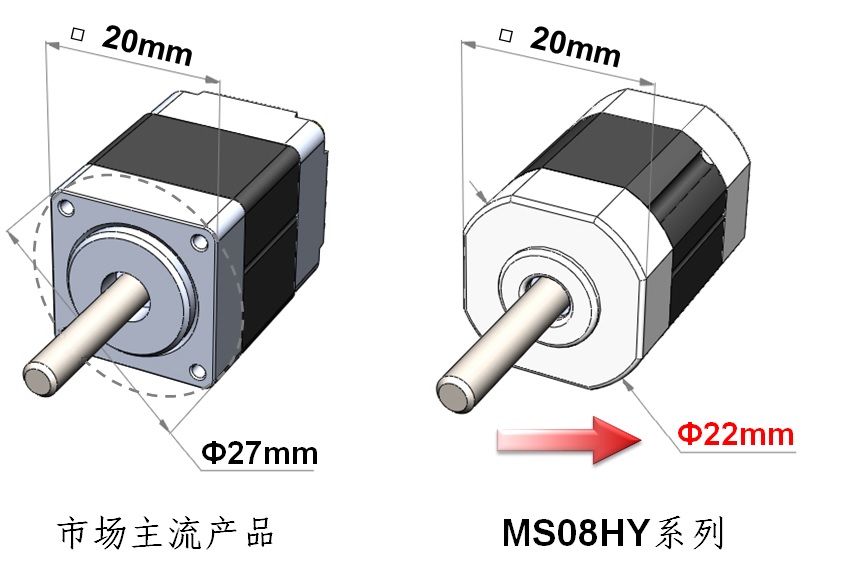

MS8HY系列电机具有更小的机身直径,机身直径从常规产品的Φ27mm缩小至Φ22mm。与市场主流产品相比,在具有相同电机厚度时,可以使电机体积下降约18.5%、电机重量减少约10%,为客户实现设备的小型化、轻量化设计提供帮助。

幸运快3开奖结果走势图精巧的机身设计

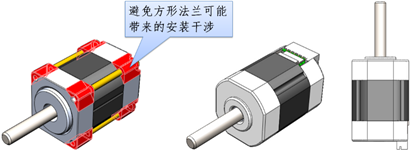

MS8HY系列电机提供方形端盖和圆形端盖两种结构供客户选择,其中MOONS’创新设计的圆形端盖结构,为客户节省了更多的安装空间。更有后插式出线结构的精巧设计,可以很大限度的减小用户布线空间,充分展现出新设计电机在结构紧凑小型化上的特点。满足了便携式医疗设备、微型监控摄像头、电子显微镜等高端应用领域对轻量化、微型化、高精度步进电机的需求。

幸运快3开奖结果走势图丰富多样的安装和连接形式

· 方形端盖方形端盖设计是目前市场同类产品的主流设计,MS8HY系列方形端盖设计提供两种安装孔间距(15.4mm和16mm)供客户选择,覆盖市场所有主流设计。
· 圆形端盖MOONS' 依托先进的装配工艺,创新设计了圆形端盖,与电机铁芯完美匹配,搭配标准梭形安装板,提供便利安装的同时将电机结构尺寸缩小,很大程度的减少了安装空间。备注:圆形端盖设计可根据客户安装需求,提供安装板定制化服务。

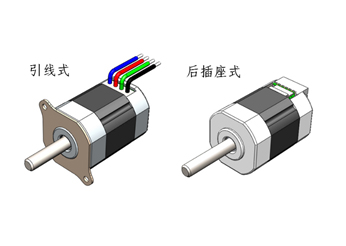

· 引线式、插座式连接 引线式连接与电机实现永久性连接,客户可以定制引线的长度、或者引线尾端的连接器类型,实现与电机驱动器快速、牢靠的连接。
插座式连接拥有前插、侧插、后插等三个方向,尤其后插式连接可以实现电机机身小型化。

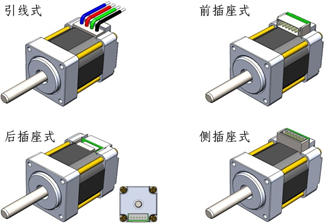

幸运快3开奖结果走势图多样式的出线方式

幸运快3开奖结果走势图客户可以根据自身安装需求,灵活地选择出线形式和方向,用来缩短系统配线长度,减少配线作业,或避免引出线出线弯折带来的风险及安装空间浪费,实现快速、可靠的连接。

· 方形端盖
· 圆形端盖

定制化电机及相关搭配产品

这些电机常用于各种力矩需求的应用场合。 我们的标准电机除了提供基本的定制,还提供之后的客户和产品支持。 可用的定制包括基于特殊运作环境下的更优性能的绕组定制、多种出轴定制、 多种出线方式、连接器及编码器、齿轮箱定制。

· 闭环控制的高精度表现(需要编码器) MS8HY系列步进电机尺寸小,但仍可与光电旋转编码器组装。 客户可以便捷的为电机制造一个闭环控制系统,相对于开环系统实现更高的可靠性和效率。 而且,这种闭环系统还具有振动小,发热低,启停稳定的优点。· 编码器安装尺寸· 推荐编码器

产品:光电式旋转编码器
型号:HS20A
分辨率:1000 P/R
信号:A、B、Z
电压:4.5 ~ 5.5 VDC
输入电流:60 mA (最大)
响应频率:220 kHz
工作温度:-20 ~ +85℃

· MS8HY系列步进电机+行星齿轮箱

结构紧凑,重量轻,间隙小,效率高,噪音低,输出扭矩大。· 推荐的齿轮箱
齿轮箱数据
减速比   4:1 16:1 64:1 256:1
    5:1 19:1 76:1 304:1
      22:1 90:1 361:1
        107:1 428:1
          509:1
级数   1 2 3 4
最大持续力矩 Nm 0.20 0.40 0.60 0.80
最大间歇力矩 Nm 0.30 0.60 0.90 1.20
重量 g 34.3 34.6 54.4 64.0
最大效率 % 81 66 53 43
机身长度 mm 17.7 22.9 28.1 33.3
规格:
行星齿轮箱   直齿
输出轴   硬化不锈钢
输出端轴承   含油轴承
径向间隙 mm ≤ 0.1
轴向间隙 mm ≤ 0.35
最大径向负载 N 8
最大轴向负载 N 15(5mm from flange)
最大安装力 N 100
建议输入速度 rpm ≤10000
旋转方向(输入/输出)   =
环境温度 -10~+60
· 尺寸图



技术参数

相数 2
步数/每圈 200
步距角 1.8°
步距角精度 ±5%
绝缘等级 IP 40
认证 RoHS
轴向负载(1000RPM情况下20,000小时 ) 6N (1.3 Lbs.) 推力
25N (5.6 Lbs.) 拉力
径向负载(1000RPM情况下20,000小时 ) 18N (4 Lbs.) 作用点在扁丝中点
运行温度 -20℃~50℃
IP 等级 B, 130℃
绝缘电阻 100 MegOhms

系列命名规则

8HY-4线双极性

电机
长度
电机型号 力矩
曲线
电机
接口
额定
电流
静力矩 绕组参数
电阻电感
定位
力矩
转子惯量 电机重量
单出轴 P:插座
L:引线
Amps
(mounted)
Nmoz-in
Typ.Typ.
±10%
@20℃
Typ.
mN•moz-in g.cm²oz-in² kgLbs.
29.5mm
(1.16in.)
P 0.5 0.0324.53 8.65.6 20.28 1.60.09 0.040.09
F 0.5 0.0324.53 8.65.6 20.28 1.60.09 0.040.09
R 0.5 0.0324.53 8.65.6 20.28 1.60.09 0.040.09
39.5mm
(1.56in.)
P 0.6 0.0496.94 6.64.1 30.42 2.90.016 0.060.13
F 0.6 0.0496.94 6.64.1 30.42 2.90.016 0.060.13
R 0.6 0.0496.94 6.64.1 30.42 2.90.016 0.060.13
46.5mm
(1.83in.)
P 0.6 0.0588.2 86.1 40.57 4.20.023 0.080.18
P 0.6 0.0588.2 86.1 40.57 4.20.023 0.080.18
P 0.6 0.0588.2 86.1 40.57 4.20.023 0.080.18

比较 型号名称 价格
(CNY)
立即购买
MS08HY1P4050 ¥297.00
MS08HY1F4050 ¥297.00
MS08HY3F4060 ¥330.00
MS08HY3P4060 ¥330.00
MS08HY1R4050 ¥297.00
MS08HY3R4060 ¥330.00
MS08HY5P4060 ¥357.00
MS08HY5F4060 ¥357.00
MS08HY5R4060 ¥357.00

MS08HY-Bipolar

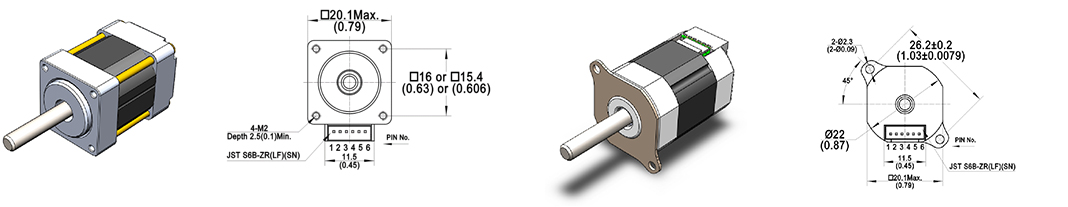

尺寸图 : mm(in)







带引线的连接器 (需单独订购 ): mm(in)

2D尺寸图
3D模型
目录册
标题 文件类型 大小(KB) 下载
混合式步进电机样本2019.pdf PDF 14264
